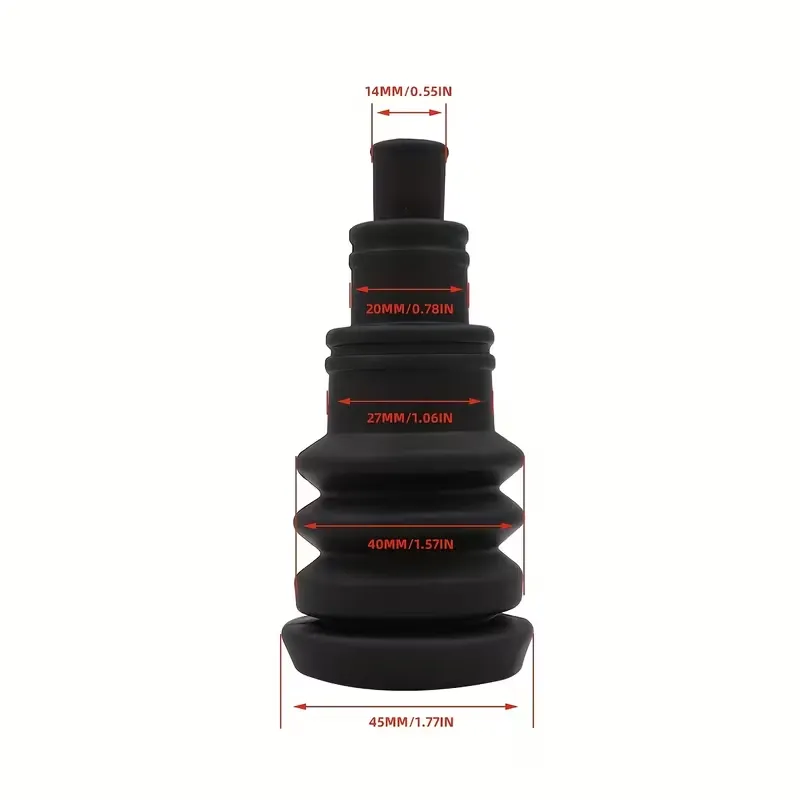

حذاء كابل تخفيف الضغط المطاطي - حماية كابل المنفاخ المموج المخصص

بالنسبة للمقصورات الكهربائية-عالية الأداء، وتجميعات مجموعة الأسلاك الديناميكية، والحواجز الخارجية، تعد حماية مداخل الكابلات أمرًا بالغ الأهمية. توفر الحلقات المسطحة الصلبة الحد الأدنى من تخفيف الضغط، مما يؤدي إلى خطر فشل الأسلاك تحت ضغوط الانحناء.أحذية كابل مطاطية لتخفيف الضغط(المعروفة أيضًا بأحذية دخول الكابلات المموجة أو أغطية كابلات الباغودا المتدرجة) يمكنك حل هذه المشكلة عن طريق دمج تصميم متدرج متعدد -قطر مع قاعدة منفاخ مموجة مرنة. تستوعب هذه الهندسة المدمجة أقطار الكابلات المختلفة، وتمتص قوى السحب أو الانحناء الديناميكية، وتمنع الغبار ورذاذ الماء والتآكل.

في Xiamen Best Seal، نحن متخصصون في الحلول الهندسية المخصصة-بدلاً من مخزون الكتالوج العام. في لدينامنشأة حاصلة على شهادة ISO وTÜV، يقوم فريقنا الهندسي بتصميم وتصنيع أحذية الكابلات المطاطية المخصصة بالكامل لتخفيف الضغط استنادًا إلى مطبوعات CAD الخاصة بك. مع نظام الإنتاجمتوافقة مع معايير IATF 16949والتحقق منها تحت أبروتوكول الجودة الصارم AQL 0.25/0.40نحن نضمن الجودة المتميزة لكل دفعة. بدءًا من سُمك جدار المنفاخ المخصص وحتى تركيبات الأداء (EPDM المقاوم للطقس-، أو NBR المقاوم للزيت-، أو النيوبرين CR عالي الاستطالة-، أو السيليكون المقاوم للهب UL94 V-0-)، نقوم بتصنيع المواصفات الدقيقة لتطبيقاتك عالية الضغط في منتجاتنامنشأة معتمدة من UL.

Strain Relief Cable Boot Rubber Strain Relief Cable Boot

✵ ˚ : · ✬ المزايا الهندسية المخصصة لتمهيد كابل تخفيف الضغط ✬ · : ˚ ✶

لماذا يقوم مهندسو الأنظمة ومديرو المشتريات في مجال B2B بتحديد-أحذية تخفيف الضغط المصبوبة المخصصة لدينا:

🌀 تخفيف إجهاد المنفاخ الديناميكي

يقوم قسم المنفاخ المموج المدمج بتوزيع ضغوط الانحناء الميكانيكية على مساحة أكبر، مما يمنع طي الأسلاك الحادة، وكسر قلب السلك، والتعب الهيكلي في ظل الحركة المستمرة.

📐 قطع-إلى-حجم خطوة الباغودا

يتيح ملف تعريف التمهيد المتدرج متعدد-الطبقات الخاص بنا توافقًا واسعًا لقطر الكابل-. يمكن تقليم صندوق الأمتعة إلى قطر الخطوة المناسب أثناء التجميع، مما يؤدي إلى تحسين المخزون وتوفير تنوع فائق في التصميم.

🧪 البوليمرات المتخصصة عالية الأداء-.

نحن نصنع مواد خصيصًا لبيئات التشغيل لديك، بما في ذلك EPDM-المقاوم للأشعة فوق البنفسجية، أو NBR المقاوم للوقود-، أو CR المقاوم للأوزون-، أو السيليكون المقاوم للهب-درجة الحرارة العالية UL94 V-0.

معلمات التصميم المخصصة لتمهيد كابل تخفيف الضغط المطاطي

نحن لا نقيدك بالتكوينات القياسية للكتالوج الثابت. يوفر Xiamen Best Seal إمكانات صب مخصصة واسعة النطاق لتصميم ملف تخفيف الضغط الدقيق الذي يتطلبه التجميع الخاص بك:

معلمة التصميم	النطاق الهندسي المخصص	ملاحظات الهندسة والتطبيق
منفاخ التلافيف	من 1 إلى 5 تموجات / منفاخ مموج	يحدد أقصى قدر من المرونة الزاوية وعمق التوسيد في ظل التحول الميكانيكي أو الأحمال الديناميكية.
خطوات التحجيم المتدرجة	طبقات متدرجة متحدة المركز من طبقتين إلى 8 طبقات	أقطار مخصصة تتراوح من 3.0 مم إلى 50.0 مم، مما يسمح بمطابقة أقطار خارجية متعددة للحزام في صندوق واحد.
قطر الأخدود الأساسي (الفتحة)	10.0 ملم إلى 120.0 ملم (±0.15 ملم)	تم تصميمه ليتلاءم بإحكام مع مخارج الألواح الدائرية-، مما يشكل قفل احتكاك ميكانيكي آمن.
عرض الأخدود (سمك اللوحة)	0.8 ملم إلى 8.0 ملم	تم تصميمها لتناسب الخزائن المعدنية-المخصصة، أو الصناديق الطرفية البلاستيكية الخارجية، أو العلب المعدنية السميكة المصبوبة.
الصلابة الجسدية	45 إلى 75 شور أ	أكثر ليونة (45-55 Shore A) لسهولة تغذية الكابلات-من خلاله ومرونته العالية؛ أكثر ثباتًا (65-75 Shore A) لدعم الأحمال الثقيلة.
مركبات البوليمر المطاطي	EPDM، النيوبرين (CR)، النتريل (NBR)، VMQ (سيليكون)، الفلوروسيليكون (FVMQ)	مركب مقاوم للطقس، أو-مقاوم للزيت، أو-مقاوم للمواد الكيميائية، أو-درجة الطعام، أو مثبطات اللهب-للوفاء بالمعايير العالمية.

معايير الجودة الصارمة AQL 0.25/0.40

نظرًا لأن فلاش الخط- الفاصل، أو انحرافات سماكة الجدار، أو الفراغات المركبة يمكن أن تضعف بشكل كبير قدرة -مقاومة الانحناء لصندوق تخفيف الضغط وتؤثر على ختم مقاومة الغبار الحاصل على تصنيف IP-، فإننا نفرضبروتوكول الجودة الصارم AQL 0.25/0.40. تخضع كل دفعة مخصصة لفحص دقيق للأبعاد الرقمية واختبار إجهاد المواد.

AQL Quality Inspection for Rubber Strain Relief Cable Boots

سيناريوهات تطبيقية متعددة الاستخدامات لأحذية تخفيف الضغط المخصصة

Application Scenarios for Custom Strain Relief Boots

★┊ تم تصميمها خصيصًا للتجمعات الصناعية-عالية الضغط

توفر أحذية تخفيف الضغط المطاطية المركبة-المخصصة لدينا حماية استثنائية من الانحناء، ومقاومة التآكل، وإغلاق محكم عبر القطاعات الصناعية المهمة:

◌ الآلات الصناعية والأتمتة:تعمل الأحذية المموجة على تخميد الاهتزازات الميكانيكية الديناميكية وقوى السحب على خطوط الطاقة الثقيلة المتصلة بمحركات عالية الاهتزاز وأذرع الاستشعار.
◌ حاويات الاتصالات الخارجية:تعمل أحذية EPDM المقاومة للعوامل الجوية على حماية -كابلات دخول الألياف الضوئية من قوى الانحناء الناتجة عن الرياح-، ودخول المطر، والأشعة فوق البنفسجية المستمرة.
◌ أحزمة أبواب السيارات وجدار الحماية:تعمل أحذية النيوبرين CR أو EPDM المرنة على حماية الأسلاك الكهربائية التي يتم توجيهها عبر حواجز المركبات ومفصلات الأبواب المتحركة، مما يضمن -عمرًا مرنًا طويل الأمد.
◌ الأجهزة التجارية والثقيلة:مقاومة للحرارة، -، UL94 V-0 لهب-تدعم الأحذية المصنوعة من السيليكون المثبط إدخالات سلك الطاقة في المكانس الكهربائية التجارية، وموزعات الماء الساخن، والمعدات الطبية.

التعبئة والتغليف بالجملة وتصنيع المعدات الأصلية المخصصة-الخدمات اللوجستية الجاهزة

لدعم خطوط التجميع المستمرة ذات الحجم الكبير-وعمليات التصنيع في غرف الأبحاث، يتم تعبئة جميع الأحذية المطاطية المخصصة لدينا في أكياس-من البولي إيثيلين محكمة الغلق وصناديق كرتونية شحن مموجة ثقيلة ومزدوجة الجدران-.

custom rubber strain relief cable boot packaging

فئة	تفاصيل التغليف
التعبئة والتغليف الواقية الداخلية	أكياس PE سميكة محكمة الغلق مع حساب الوزن الدقيق للحفاظ على نظافة المطاط ومنع أكسدة السطح.
كرتونة الشحن الخارجي	-كرتون رئيسي من الألواح الليفية المموجة مزدوجة الجدران، مغلفة بشكل آمن بغشاء حاجز للرطوبة-.
المنصات وأحمال الوحدة	يتم وضعها على منصات نقالة ومربوطة باستخدام -أحزمة شد بلاستيكية شديدة التحمل من أجل سلامة الرافعة الشوكية.
خيارات التخصيص:أطوال بكرات مخصصة، وإدراج ملصقات مرمزة، وجاهزة-لتوزيع-تشكيلات الأدراج البلاستيكية لمحطات عمل التجميع.

🚚 التجارة العالمية وطرق الشحن

طريقة	تفاصيل
الشحن السريع	DHL وFedEx وUPS (من 3 إلى 5 أيام عمل للنماذج الأولية والعينات التجريبية)
الشحن بالجملة	LCL أو FCL للشحن البحري والشحن الجوي (للجداول الزمنية الضيقة لخطوط التجميع)
شروط التجارة	FOB Xiamen Port، EXW، CIF، DDP (التوصيل مدفوع الرسوم إلى أرضية المصنع)

الامتثال وإدارة الجودة

بيان أفضل مصنع ختم OEM:1. نحن مصنع معتمد من ISO و TUV.2. نحن متخصصون في صناعة المطاط لأكثر من 20 عامًا.3. جميع منتجاتنا يمكن أن تكون متوافقة مع RoHS، REACH، UL، Prop 65، FDA، 3A.4. إدارة الجودة وفقًا لمعايير IATF 16949.5. معايير AQL 0.25/0.40 الصارمة لدقة الأبعاد.

الأسئلة الشائعة حول تمهيد كابل تخفيف الضغط المطاطي

❓ كيف يمنع حذاء تخفيف الضغط فشل الكابل مقارنةً بالحلقات القياسية؟

تعمل الحلقة المعدنية القياسية على حماية الكابلات من حواف اللوحة الحادة فقط. يتميز صندوق كابل تخفيف الضغط بمنفاخ ممتد ومستدق تدريجي يعمل على تحويل قوى الانحناء تدريجيًا، مما يمنع الكابل من تكوين مكامن الخلل الحادة عند نقطة الخروج، وبالتالي حماية موصلات السلك الداخلي من الكسر.

❓ هل يمكننا تخصيص عدد الخطوات وعمق المنفاخ للتطبيقات المرنة العالية-؟

نعم. باعتبارها شركة تصنيع المعدات الأصلية المخصصة B2B، فإن Xiamen Best Seal متخصصة في تصميم الشكل الهندسي الدقيق لأحذيتك. يمكننا تكوين من 1 إلى 5 تلافيفات، وضبط عمق المنفاخ، وتخصيص -حجم الأقطار المتدرجة (على سبيل المثال، مطابقة حزم الأسلاك من 3 مم إلى 50 مم)، وهندسة أخاديد التثبيت المخصصة للتثبيت بشكل آمن في جدران الخزانة الخاصة بك.

❓ ما هي المادة المطاطية الأنسب للتعرض الخارجي أو الكيميائي؟

بالنسبة للمباني الخارجية المعرضة للأشعة فوق البنفسجية والمطر، يوفر EPDM ثباتًا رائعًا للطقس. بالنسبة لخلجان المحركات أو الآلات الصناعية التي تحتوي على زيوت وملامسة للوقود، يوصى بشدة باستخدام النتريل (NBR) أو النيوبرين (CR). نقوم بصياغة المركبات داخليًا- لتلبية المتطلبات البيئية المحددة مثل تصنيف اللهب UL94 V-0 أو التوافق مع درجة الغذاء.
