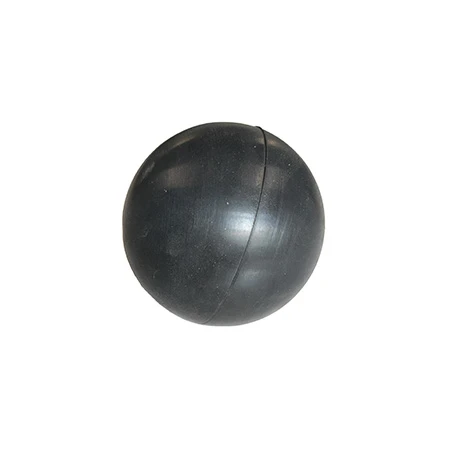

كرة فولاذية مغلفة بالمطاط –-عزل كامل ضد التآكل لإغلاق الصمامات الثقيلة-
في خطوط الأنابيب الكيميائية المسببة للتآكل، وأنظمة معالجة مياه البحر، والتجمعات الحساسة كهربائيًا، لا يمكن للكرة الفولاذية العارية ولا الكرة المطاطية الصلبة القياسية وحدها توفير نطاق كامل من الحماية التي تتطلبها الهندسة الصناعية الحديثة. الكرة فولاذية مغلفة بالمطاطيحل كلا التحديين في وقت واحد: يوفر القلب الفولاذي الدقيق الكتلة والصلابة الهيكلية اللازمة لإغلاق الصمام بشكل إيجابي، بينما يوفر الغلاف المطاطي السلس والكامل{0}}حاجزًا مطلقًا ضد التآكل والهجوم الكيميائي والتلوث الجلفاني. قامت شركة Xiamen Best Seal بتصميم هذه -المجالات المادية المزدوجة كمكون موحد - حيث أن المطاط الصناعي ليس عبارة عن طلاء ولكنه عبارة عن حاوية مصبوبة بدقة - تعزل القلب الفولاذي بشكل دائم عن الوسائط المحيطة.
يتم تنفيذ عملية التغليف لدينا فيمنشأة معتمدة من ULوتمكنت بدقة تحتIATF 16949 البروتوكولات التقنية. نظرًا لأن الواجهة المصنوعة من الفولاذ-إلى-المطاط هي منطقة الفشل الأكثر خطورة في الكرة المغلفة، فإننا ننفذمعايير الجودة الصارمة AQL 0.25/0.40عبر كل دفعة إنتاج. من خلال التحضير الكيميائي متعدد -المراحل، والقولبة بالضغط بمساعدة -التفريغ، والفحص البصري الآلي للسطح بنسبة 100%، نضمن وجود غلاف مطاطي خالٍ من الثقب- مع توسيط مطلق للقلب - مما يوفر حل مانع للتسرب -ومقاوم للتآكل- لشركاء تصنيع المعدات الأصلية العالميين في المعالجة الكيميائية والهندسة البحرية وتصنيع المضخات الغذائية-.
تشريح الكرة الفولاذية المغلفة بالكامل
نظام هندسي ثلاثي الطبقات-صحيحكرة فولاذية مغلفة بالمطاطليس جزءًا مغطى بالغمس-. إنه نظام -مصمم بدقة من ثلاث طبقات-مصمم لتوفير عزل دائم وسلس للقلب الفولاذي من أي اتصال مع وسائط المعالجة.
|
 |
✵ ˚ : · ✬ أفضل ميزة تغليف "الختم" ✬ · : ˚ ✶
لماذا يحدد مهندسو المشتريات المحترفون كرات فولاذية مغلفة بالكامل لبيئات الاتصال الخاصة بالوسائط الأكثر تطلبًا-:
🛡️ عزل أساسي كامل
يوفر الغلاف المطاطي غير الملحوم حاجزًا لا يمكن اختراقه بين قلب الفولاذ والوسائط المسببة للتآكل - والأحماض والمحاليل الملحية والمذيبات القوية التي من شأنها أن تدمر كرة فولاذية غير محمية في غضون ساعات لا يمكنها الوصول إلى الركيزة المعدنية، مما يوفر امتدادًا هائلاً لعمر الخدمة.
⚖️ إغلاق إيجابي مرجح
يمنح القلب الفولاذي الكرة كثافة الكتلة لتغوص بشكل حاسم في أنظمة الموائع اللزجة أو عالية السرعة-، مما يضمن إغلاق الجاذبية بشكل موثوق لصمامات الفحص دون الاعتماد فقط على قوة الزنبرك أو الضغط الخلفي-، وهو أمر بالغ الأهمية في التدفق البطيء- أو اتجاهات الأنابيب العمودية.
⚡ عزل كلفاني وكهربائي
في أنظمة الأنابيب المعدنية المتعددة-، يمكن أن يؤدي الاتصال المباشر بين كرة فولاذية وجسم الصمام النحاسي أو النحاسي إلى حدوث تآكل كلفاني. يعمل التغليف المطاطي كحاجز عازل، حيث يعزل القلب الفولاذي كهربائيًا ويمنع تكوين الخلايا الجلفانية عند نقطة اتصال الجلوس.
دليل اختيار المواد
1. الخيارات الأساسية للصلب
| المواد الأساسية | الخصائص الرئيسية | التطبيق الموصى به |
|---|---|---|
| الصلب الكربوني (G10 – G100) | الكثافة القصوى فعالة من حيث التكلفة-؛ كشف مغناطيسي ممتاز | صمامات فحص قياسية، وكرات معدنية قابلة للاكتشاف-. |
| الفولاذ المقاوم للصدأ 304 | مقاومة جيدة للتآكل. غير-مغناطيسي (يتوفر سعة 316 لترًا) | المضخات الصحية ومعالجة المياه وجرعات المشروبات |
| الفولاذ المقاوم للصدأ 316L | مقاومة فائقة للكلوريد والأحماض؛ غير مغناطيسي تمامًا | الأنظمة البحرية والمعالجة الكيميائية والأدوية |
| كروم ستيل (52100) | صلابة عالية جدًا-؛ درجة الدقة الحد الأدنى من الجريان | -صمامات عالية الدقة، وأنظمة قياس حساسة للضغط-. |
2. خيارات مجمع القشرة المطاطية
| المطاط الصناعي | درجة حرارة. يتراوح | الملف الشخصي للمقاومة الرئيسية | التطبيقات النموذجية |
|---|---|---|---|
| NBR (النتريل) | -40 درجة إلى +120 درجة | الزيوت البترولية والسوائل الهيدروليكية والوقود | صمامات فحص الزيت وكرات المضخة الهيدروليكية |
| إبدم | -50 درجة إلى +150 درجة | الماء الساخن، البخار، الأوزون، المذيبات القطبية | صمامات معالجة المياه والتكييف والري |
| اف كيه ام (فيتون®) | -20 درجة إلى +200 درجة | الأحماض العدوانية، المذيبات العطرية، الحرارة العالية | مضخات الجرعات الكيميائية والنفط والغاز والفضاء |
| VMQ (سيليكون) | -60 درجة إلى +230 درجة | نقاء إدارة الغذاء والدواء الأمريكية، النطاق الحراري الشديد، التوافق الحيوي | تجهيز الأغذية والأدوية والأجهزة الطبية |
| CR (النيوبرين®) | -40 درجة إلى +120 درجة | مقاومة متوازنة للنفط والطقس واللهب | التطبيقات البحرية، وأنظمة التبريد |
المعايير الصناعية: معايير جودة التغليف
في الكرة المغلفة بالكامل، يكفي وجود ثقب واحد في الغلاف المطاطي لإحداث تآكل كارثي في القلب وفشل الصمام. هذا هو المكان الذي يفصلنا فيه نظام التصنيع لدينا عن الموردين العموميين:
| متري حاسم | أفضل درجة احترافية للختم | المورد المغلف العام |
|---|---|---|
| شل النزاهة | الثقب-مجاني.يعمل التفريغ بمساعدة -القولبة على التخلص من جميع الفراغات الهوائية الموجودة في الغلاف المطاطي. | ثقوب صغيرة-مشتركة. يتآكل القلب من الداخل، مما يتسبب في فشل الكرة المبكر. |
| جودة خط السندات | اللحام الكيميائي.نظام لاصق Chemlok®؛ الدموع المطاطية قبل فشل السندات. | التصاق ميكانيكي فقط. تتقشر القشرة تحت الدراجات الحرارية أو صدمة الضغط. |
| التركيز الأساسي | +/- 0.10ملم خطأ أساسي.وزن متوازن لجلوس ثابت وتدفق سلس للسوائل. | الانجراف الأساسية عالية. تتسبب الكتلة المركزية خارج- في سلوك غير منتظم للصمام وتآكل المقعد. |
| الانتهاء من السطح | لا نتوءات.يضمن إزالة الوميض المبرد الحصول على سطح مانع للتسرب -سلس. | خطوط فراق ونتوءات مرئية. يخلق مسارات تسرب في مقعد الصمام. |
| معيار التفتيش | صارمة AQL 0.25/0.40.إمكانية تتبع الدفعة الكاملة مع وثائق MTR. | تؤدي بروتوكولات مراقبة الجودة الفضفاضة إلى فشل كبير في المجال ووقت توقف غير مخطط له. |
البنية التحتية المتكاملة لتصنيع التغليف
★┊ مختومة-قالبة صديقة للبيئة وصفر-ضمان الفراغ
التحدي التقني الأساسي لكرة فولاذية مغلفة بالمطاطيعمل على إزالة أي فراغ أو ثقب أو فشل في الالتصاق في الواجهة المعدنية-إلى-المطاط. في Xiamen Best Seal، نبدأ بتسلسل إعداد أساسي صارم مكون من 3-مراحل: التفجير الكاشطة الآلي لنظافة G Sa 2.5، وإزالة الشحوم بالمذيبات بالموجات فوق الصوتية، وتطبيق نظام التمهيدي اللاصق Chemlok® ذو الطبقة المزدوجة. يتم إجراء التغليف نفسه في مكابس تفريغ ذات حمولة عالية والتي يتم سحبها إلى فراغ شبه مطلق قبل الحقن، مما يؤدي إلى القضاء على انحباس الهواء داخل المصفوفة المطاطية. تدار بدقة تحتإدارة الجودة وفقًا لمعايير IATF 16949، فإننا نصدر تقارير اختبار المواد (MTR) كاملة، وبيانات قوة سحب الالتصاق-، والتحقق من الصلابة لكل إرسال من OEM. تخدم منشأتنا الشركاء العالميين في العمليات الكيميائية والصناعات البحرية والأغذية والمشروبات مع إمكانية التتبع الموثقة بدءًا من المواد الخام وحتى الكرة النهائية.
- ◌ 10،000+ القوالب الموجودة:تتوفر الأحجام المترية والإمبراطورية القياسية بدون تكاليف أدوات.
- ◌ النماذج الأولية السريعة:يتم أخذ عينات من المجموعات الأساسية/القشرية المخصصة خلال 7 إلى 10 أيام عمل.
- ◌ المغناطيسي-الدرجات القابلة للاكتشاف:تعمل النوى المصنوعة من الفولاذ الكربوني على تمكين-التوافق مع الكشف عن المعادن في خطوط الأغذية.
التطبيقات عبر الصناعات
توفر الكرات الفولاذية المغلفة FKM-إغلاقًا إيجابيًا ضد التآكل-في مضخات جرعات الحمض وصمامات عدم الرجوع -التي تتعامل مع المذيبات حيث يفشل المعدن العاري في غضون أيام.
EPDM أو النيوبرين-القلب المقاوم للصدأ المغلف يقاوم التعرض المستمر لمياه البحر في صمامات مضخة ماء آسن ونظام الصابورة غير القابل للإرجاع-.
توفر الكرات المصنوعة من الفولاذ الكربوني المغلفة بدرجة -السيليكون من إدارة الغذاء والدواء الأمريكية (FDA) التوافق مع الوسائط الصحية وإمكانية الكشف المغناطيسي لأنظمة السلامة المضمنة في خطوط تعبئة الألبان والعصائر.
توفر أغلفة NBR أو FKM الموجودة فوق النوى الفولاذية المصنوعة من الكروم أداء إغلاق مرجح في -صمامات فحص أسفل البئر ذات الضغط العالي ومجموعات التحكم في تدفق رأس البئر-.
✧ ضمان الجودة الصناعية-الدرجة ✧
• فحص بصري آلي بنسبة 100% للكشف عن الثقوب السطحية وعيوب خط الفراق-.
• اختبار قوة سحب الالتصاق-في كل دفعة إنتاج للتحقق من سلامة الروابط الكيميائية.
• التحقق من تركيز النواة من خلال القياس الدقيق لـ CMM إلى +/- 0.10mm.
• ISO 9001:2015 وإتف 16949إدارة التصنيع باستخدام وثائق MTR كاملة الدفعة.
التعبئة والتغليف والشحن
📦-تغليف حماية شديد التحمل
نظرًا لزيادة كتلة الوحدة من الكرات الفولاذية المغلفة، فإننا نطبق عبوات واقية معززة لمنع التآكل الجزئي -إلى-الجزء أثناء النقل الدولي للشحن البحري والجوي.
| فئة | تفاصيل |
|---|---|
| التغليف الداخلي | أكياس بولي PE معززة ومحكم الغلق مع حشوات مقسمة من الرغوة (تمنع تآكل السطح ودخول الرطوبة) |
| التغليف الخارجي | كرتونة تصدير -شديدة التحمل (كرتون مقوى بجدار مزدوج- لتوفير أقصى قدر من الحماية للحمل) |
| الشحن السائبة | -مزدوجة المنصات ومنكمشة-مغلفة لضمان استقرار الشحن البحري أو الجوي الدولي |
| وضع العلامات على التتبع:تشتمل كل كرتونة على درجة المادة الأساسية، ومركب المطاط، وصلابة Shore A، ورقم الدفعة، ورمز الاستجابة السريعة لإمكانية التتبع الرقمي الكامل. | |
🚚العالمية للشحن والتجارة
| طريقة | تفاصيل |
|---|---|
| الخدمات السريعة | DHL / FedEx / UPS (من 3 إلى 5 أيام عمل في جميع أنحاء العالم) |
| خيارات الشحن | الشحن الجوي (5-7 أيام)|الشحن البحري (25-35 يومًا) |
| شروط التجارة | EXW، FOB، CIF، DDP / DDU متاحة لجميع المناطق الرئيسية |
| مركز التصدير | ميناء شيامن الدولي، الصين |
شهادات الامتثال والجودة
🏆 شهادات الجودة:ISO 9001:2015، منشأة معتمدة من UL، إدارة الجودة وفقًا لمعايير IATF 16949.
⚙️ معايير الامتثال:تغليف آمن للأطعمة-(FDA/NSF)، حماية من التآكل من الدرجة البحرية-، RoHS 2.0، متوافق مع REACH SVHC.
الأسئلة الشائعة الفنية حول الكرة المغلفة
❓ ما الفرق بين الكرة المغلفة بالمطاط والكرة المطاطية؟
والفرق الرئيسي هو التغطية. أكرة مطاطيةعادةً ما تتميز بالمطاط المطبق على سطح جلوس معين أو جزء من الكرة الفولاذية، مما يترك أجزاء من القلب مكشوفة للوسائط. أكرة مغلفة بالمطاطيتميز بقشرة مطاطية متواصلة وغير ملحومة تغطي كامل سطح النواة الفولاذية - مما يوفر عزلًا كاملاً للوسائط وحماية من التآكل. التغليف هو المواصفات الصحيحة حيثما يهاجم سائل العملية الفولاذ العاري، أو عندما يكون العزل الجلفاني مطلوبًا.
❓ هل يمكن تخصيص سمك المطاط للتغليف؟
نعم. يعد سُمك جدار الغلاف المطاطي أحد معلمات التصميم المهمة وهو قابل للتخصيص بالكامل استنادًا إلى هندسة مقعد الصمام ومتطلبات ضغط الختم. يتم استخدام الأغلفة الرقيقة (0.5–1.5 مم) لتركيب الصمامات الدقيقة-بدقة مع تفاوتات مشددة، بينما يتم تحديد الأغلفة السميكة (2–5 مم) للتطبيقات ذات التأثير العالي-مثل شاشة الاهتزاز المضادة للتعمية-وصمامات فحص المضخة الثقيلة-. سيقوم فريقنا الهندسي بمراجعة رسم CAD الخاص بك أو العينة المادية للتوصية بسمك الجدار الأمثل للتجميع الخاص بك.
