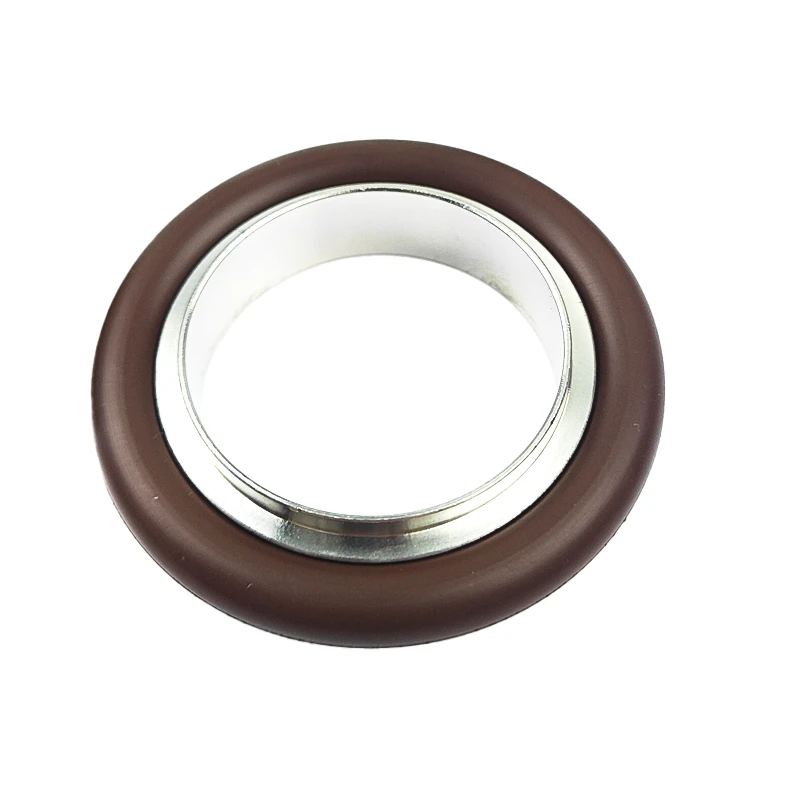

حلقة مركزية من الفولاذ المقاوم للصدأ مع حلقة FKM O-.

حلقات مركزية من الفولاذ المقاوم للصدأ مع حلقات FKM O-هي مكونات مانعة للتسرب بالغة الأهمية مصممة لتطبيقات الفراغ العالي-والفراغ-العالي- العالي (UHV). يتم استخدام هذه الحلقات - الهندسية الدقيقة في فلنجات التفريغ لضمان المحاذاة المثالية والإغلاق المحكم للغاز- في تصنيع أشباه الموصلات، والأدوات التحليلية، ومختبرات الأبحاث، وأنظمة التفريغ الصناعية.

تتكون الحلقة المركزية من هيكل من الفولاذ المقاوم للصدأ مُشكَّل بدقة (SS304 أو SS316L) مع أخدود حلقة مطاطية مدمجة على شكل O-. توفر الحلقة FKM (Fluoroelastomer/Viton®) O- مقاومة كيميائية استثنائية، وثباتًا عاليًا في درجات الحرارة -، وأداء إغلاق ممتازًا في ظل ظروف الفراغ.

تتوفر هذه الحلقات المركزية بأحجام شفة ISO-KF، وISO{1}}K، وCF القياسية، وتضمن التسرب-اتصالات محكمة من الضغط الجوي حتى 10⁻⁹ ملي بار، مما يجعلها مثالية لتطبيقات التفريغ الصعبة.

حلقات توسيط الفراغ من Xiamen Best Seal Imp. & إكسب. Co., Ltd تتوافق مع معايير ISO 3669 وASTM وتلبي متطلبات FDA 21 CFR 177.2600 للمواد المرنة.

1. اختيار المواد متفوقة

تم تصنيعه من الفولاذ المقاوم للصدأ -عالي الجودة SS304 أو SS316L الذي يتمتع بمقاومة ممتازة للتآكل. يتوافق المطاط الصناعي FKM مع معايير FDA 21 CFR 177.2600 لتطبيقات الاتصال بالأغذية والأدوية.

2. الهندسة الدقيقة

تم تصنيعها باستخدام الحاسب الآلي -بتفاوتات مشددة (±0.05 مم) مما يضمن المحاذاة المثالية بين فلنجات التفريغ والقضاء على مسارات التسرب المحتملة. تشطيب السطح Ra أقل من أو يساوي 0.8 ميكرومتر يضمن أسطح مانعة للتسرب ناعمة.

3. سلامة فراغ عالية

يحقق معدلات تسرب أقل من 10⁻⁹ مليبار·لتر/ثانية، وهو مناسب لتطبيقات التفريغ فائقة -المرتفعة- في بيئات تصنيع وأبحاث أشباه الموصلات. متوافق مع جميع إجراءات ضخ التفريغ-القياسية.

4. التوافق الكيميائي الاستثنائي

تقاوم حلقات FKM-نطاقًا واسعًا من المواد الكيميائية القوية، والزيوت، والوقود، والأحماض، والقلويات، والمذيبات شائعة الاستخدام في العمليات الفراغية، بما في ذلك IPA، والأسيتون، ومواد التنظيف.

5. استقرار درجة الحرارة على نطاق واسع

نطاق التشغيل من -20 درجة إلى +200 درجة يجعل هذه الحلقات مناسبة لإجراءات الخبز - وعمليات التفريغ ذات درجة الحرارة العالية دون المساس بسلامة الختم.

6. إمكانية إعادة الاستخدام وعمر الخدمة الطويل

الجسم المصنوع من الفولاذ المقاوم للصدأ غير قابل للتدمير تقريبًا وقابل لإعادة الاستخدام إلى أجل غير مسمى. تتحمل الحلقات - دورات التجميع/التفكيك المتعددة (50-100 مرة) مع التعامل والتخزين المناسبين.

7. التوافق العالمي للشفة

متوفر بجميع الأحجام القياسية ISO-KF (Klein Flange)، وISO-K، وCF (ConFlat®)، مما يضمن التوافق مع الشركات المصنعة لمعدات التفريغ العالمية.

التطبيقات الرئيسية

1. معدات تصنيع أشباه الموصلات (CVD، PVD، أنظمة الحفر)
2. الأجهزة التحليلية (مطياف الكتلة، المجاهر الإلكترونية)
3. أنظمة الطلاء الفراغي وترسيب الأغشية الرقيقة
4. مختبرات الأبحاث ومسرعات الجسيمات
5. مجففات تجميد الأدوية ومعدات التعقيم
6. مضخات التفريغ الصناعية وأنظمة كشف التسرب
7. غرف محاكاة الفضاء والأفران الفراغية

عرض المزيد

ملاحظة: تتوفر أيضًا أحجام شفة ISO-K (NW) وCF. يمكن تصنيع أحجام مخصصة لتلبية متطلبات التطبيق المحددة.

إجراءات التثبيت المناسبة:

1. تنظيف السطح:تأكد من تنظيف أسطح الفلنجة تمامًا وخلوها من الجسيمات أو الزيوت أو بصمات الأصابع أو الملوثات. استخدم الأيزوبروبانول أو الأسيتون مع مناديل خالية من الوبر-.
2. يا-فحص الحلقة:افحص الحلقة- بحثًا عن أي ضرر أو تشققات أو تشوه أو تلوث. استبدله فورًا في حالة اكتشاف أي عيوب.
3. التشحيم (اختياري):ضع طبقة رقيقة من الشحم المتوافق مع التفريغ (على سبيل المثال، Apiezon L أو Krytox) على الحلقة - لتحسين الغلق وإطالة عمر الخدمة.
4. تحديد المواقع الدائري:قم بتوسيط الحلقة بدقة بين الحواف، مع التأكد من تثبيت الحلقة الدائرية بشكل صحيح في الأخدود دون التواء أو قرص.
5. لقط:أحكم ربط المشابك أو البراغي بشكل متساوٍ في نمط متقاطع-مع عزم الدوران المحدد (عادةً من 6 إلى 10 نيوتن متر لفلنجات KF، راجع مواصفات الشركة المصنعة).
6. اختبار التسرب:قم بإجراء اختبار تسرب الهيليوم للتأكد من أن سلامة الختم تحقق مستوى الفراغ المطلوب قبل تشغيل النظام.

الصيانة واستبدال الحلقة-

يتطلب الجسم الدائري المركزي المصنوع من الفولاذ المقاوم للصدأ الحد الأدنى من الصيانة ويمكن إعادة استخدامه إلى أجل غير مسمى مع العناية المناسبة. نظف بالمذيبات وافحص الخدوش أو التشوه قبل كل استخدام.

يجب فحص حلقة FKM- بانتظام واستبدالها عندما:

• مجموعة الضغط المرئية تتجاوز 20% (تشوه دائم)
• ملاحظة تشققات أو تمزقات أو جروح على السطح
• تم اكتشاف زيادة في الصلابة (تصبح هشة أو قاسية)
• تتجاوز معدلات التسرب الحدود المقبولة أثناء الاختبار الروتيني
• بعد 50-100 دورة حرارية (حسب درجة الحرارة والظروف)
• بعد التعرض لمواد كيميائية غير متوافقة أو درجات الحرارة القصوى

توصيات التخزين:قم بتخزين الحلقات البديلة- في بيئة باردة ومظلمة وجافة (أقل من 25 درجة)، بعيدًا عن أشعة الشمس المباشرة ومصادر الأوزون والمعدات الكهربائية والمواد الكيميائية غير المتوافقة. يُحفظ في أكياس محكمة الغلق تحتوي على مادة مجففة.

📦 خيارات التغليف:

🚚طرق الشحن

• الشحن السريع: DHL/FedEx/UPS
• الشحن الجوي للطلبات العاجلة
• الشحن البحري للطلبات بالجملة
• شروط التجارة: FOB / CIF / DDP / EXW / DAP متاح

مع أكثر من 20 عامًا من التميز في التصنيع في مكونات الختم الدقيقة، فإن Xiamen Best Seal Imp. & إكسب. Co., Ltd. هي شريك موثوق به في مجال تكنولوجيا التفريغ في جميع أنحاء العالم. نحن متخصصون في-الحلقات والجوانات وأختام الزيت والمكونات المطاطية المخصصة للتطبيقات الصناعية الصعبة.

السمعة العالمية:تم تصديرها إلى 68 دولة عبر أمريكا الشمالية وأوروبا وآسيا وأوقيانوسيا، مع أكثر من 450 عميلًا-على المدى الطويل بما في ذلك شركات Fortune 500 والمؤسسات البحثية والشركات الرائدة في تصنيع المعدات.

القدرة الإنتاجية:يمتد مصنعنا الحديث على مساحة 3600 متر مربع، وهو مجهز بـ 36 خط إنتاج مخصص ويعمل به أكثر من 100 من الفنيين والمهندسين المهرة. تصل القدرة الإنتاجية اليومية إلى 5 ملايين قطعة، مما يضمن التسليم السريع والجودة المتسقة.

أنظمة الجودة:منشأة تصنيع حاصلة على شهادة ISO 9001:2015 مع مراقبة شاملة للجودة في كل مرحلة من مراحل الإنتاج. معمل اختبار داخلي- مجهز بأجهزة اختبار صلابة Shore، وأجهزة تحليل قوة الشد، وتركيبات مجموعة الضغط، وأجهزة كشف تسرب الهيليوم.

تتوافق حلقاتنا المركزية الفراغية وموادنا المطاطية مع المعايير الدولية الرئيسية، بما في ذلك:
ISO 9001:2015، ISO 3669، ASTM D2000، ASTM A240، FDA 21 CFR 177.2600، RoHS، REACH، CE.

تخضع جميع المواد لاختبارات صارمة والتحقق من صحتها:

• تحليل المواد:اختبار XRF وICP للتحقق من التركيب
• التفتيش الأبعاد:CMM (آلة قياس الإحداثيات) للتحقق من الدقة
• اختبار الفراغ:كشف تسرب الهيليوم حتى حساسية 10⁻¹⁰ مليبار · لتر/ثانية
• الاختبارات الميكانيكية:قوة الشد والاستطالة ومقاومة التمزق وفقًا لمعيار ASTM D412
• مجموعة الضغط:اختبار التشوه طويل الأمد-وفقًا لمعيار ASTM D395
• الانتهاء من السطح:قياس الملف التعريفي لقيم Ra
• المقاومة الكيميائية:اختبار الغمر في المواد الكيميائية العملية

تتضمن كل دفعة إنتاج شهادة امتثال (CoC) مع إمكانية التتبع الكامل، وتقارير الاختبار متاحة عند الطلب.
