كيفية قياس حجم حلقة X المطاطية
باعتباري موردًا للحلقات المطاطية X، فإنني أدرك الأهمية الحاسمة للتحجيم الدقيق. تضمن الحلقة المطاطية X - المقاسة جيدًا الختم المناسب، وهو أمر ضروري لمجموعة واسعة من التطبيقات، بدءًا من محركات السيارات وحتى الآلات الصناعية. في هذه المدونة، سأرشدك خلال عملية قياس حجم الحلقة المطاطية X، خطوة بخطوة.
لماذا يهم القياس الدقيق
قبل أن نتعمق في عملية القياس، من المهم أن نفهم سبب أهمية القياس الدقيق. قد لا تتناسب الحلقة المطاطية X الكبيرة جدًا مع الأخدود بشكل صحيح، مما يؤدي إلى حدوث تسربات وتلف محتمل للمعدات. من ناحية أخرى، قد لا توفر الحلقة الصغيرة جدًا ختمًا مناسبًا، مما يؤدي أيضًا إلى حدوث تسربات وانخفاض الأداء. ولذلك، فإن القياس الدقيق هو الخطوة الأولى نحو ضمان فعالية الحلقة المطاطية X الخاصة بك.
الأدوات المطلوبة للقياس
لقياس حلقة X المطاطية بدقة، ستحتاج إلى بعض الأدوات الأساسية:
- فيرنييه الفرجار: هذه هي الأداة الأكثر استخدامًا لقياس أبعاد الحلقة المطاطية X. يمكنه قياس كل من القطر الداخلي (ID)، والقطر الخارجي (OD)، وقطر المقطع العرضي (CS) بدقة عالية.
- ميكرومتر: للحصول على قياسات أكثر دقة، خاصة لقطر المقطع العرضي، يمكن استخدام الميكرومتر. يوفر قراءة أكثر دقة من الفرجار الورني.
- حاكم: يمكن استخدام مسطرة بسيطة لإجراء قياس سريع وتقريبي، ولكنها قد لا تكون دقيقة مثل الفرجار أو الميكرومتر.
قياس القطر الداخلي (ID)
القطر الداخلي للحلقة المطاطية X هو المسافة عبر الجزء الداخلي للحلقة. لقياس المعرف:
- افتح فكي الفرجار أو الميكرومتر.
- ضع الفكين داخل الحلقة المطاطية X، مع التأكد من أنهما متوازيان مع بعضهما البعض ومتمركزان داخل الحلقة.
- أغلق الفكين بلطف حتى يلمسا السطح الداخلي للحلقة.
- اقرأ القياس على مقياس الفرجار أو الميكرومتر. تأكد من أخذ القراءة عند النقطة التي يتلامس فيها الفكان مع الحلقة.
قياس القطر الخارجي (OD)
القطر الخارجي هو المسافة عبر الجزء الخارجي من الحلقة المطاطية X. لقياس OD:
- افتح فكي أداة القياس.
- ضع الفكين حول الجزء الخارجي من الحلقة المطاطية X، مع التأكد من أنهما متعامدان مع محور الحلقة.
- أغلق الفكين حتى يلامسا السطح الخارجي للحلقة.
- اقرأ القياس على الميزان.
قياس قطر المقطع العرضي (CS)
قطر المقطع العرضي هو سمك الحلقة المطاطية X. لقياس CS:
- قطع جزء صغير من الحلقة المطاطية X. تأكد من أن القطع نظيف وعمودي على محور الحلقة.
- ضع المقطع المقطوع بين فكي الميكرومتر أو الفرجار.
- أغلق الفكين حتى يلامسا الجوانب المقابلة للمقطع العرضي.
- اقرأ القياس على الميزان.
اعتبارات خاصة
- مرونة: حلقات X المطاطية مرنة، مما يعني أن أبعادها يمكن أن تتغير عند تمددها أو ضغطها. عند القياس، تأكد من أن الحلقة في حالة استرخاء للحصول على قياس دقيق.
- تسامح: هناك دائمًا درجة معينة من التسامح في عملية تصنيع الحلقات المطاطية على شكل X. من المهم التحقق من نطاق التسامح المحدد من قبل الشركة المصنعة للتأكد من أن الحجم المقاس يقع ضمن الحدود المقبولة.
تطبيقات الحلقات المطاطية X
تُستخدم الحلقات المطاطية X على نطاق واسع في مختلف الصناعات نظرًا لخصائص الختم الممتازة. تتضمن بعض التطبيقات الشائعة ما يلي:
- صناعة السيارات: يتم استخدامها في المحركات وناقل الحركة وأنظمة الوقود لمنع التسربات وضمان حسن سير العمل.
- الآلات الصناعية: في المضخات والصمامات والأنظمة الهيدروليكية، توفر الحلقات المطاطية X ختمًا موثوقًا به لمنع تسرب السوائل.
- صناعة الطيران: نظرًا لمتطلبات الأداء العالي، تُستخدم الحلقات المطاطية X في محركات الطائرات والمكونات الهامة الأخرى.
المنتجات ذات الصلة

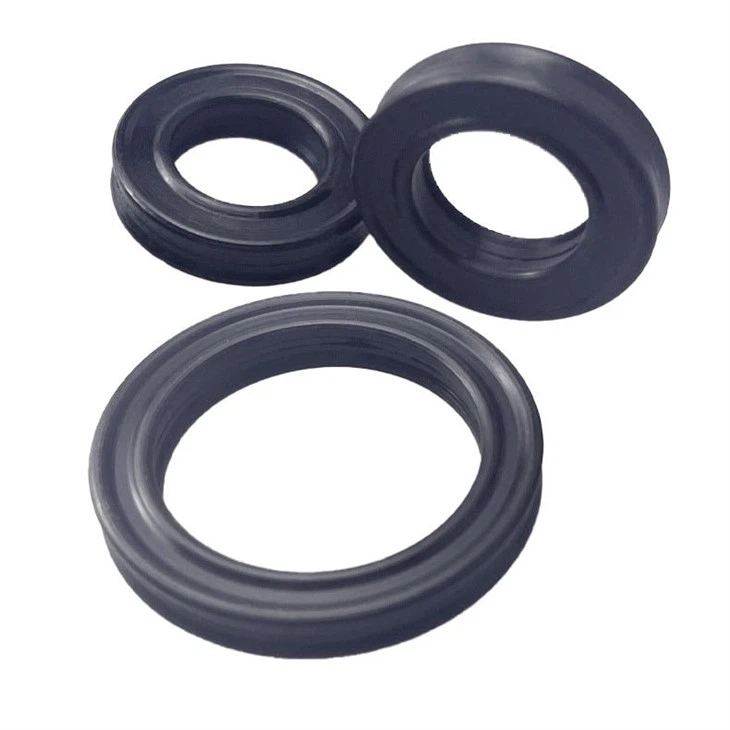

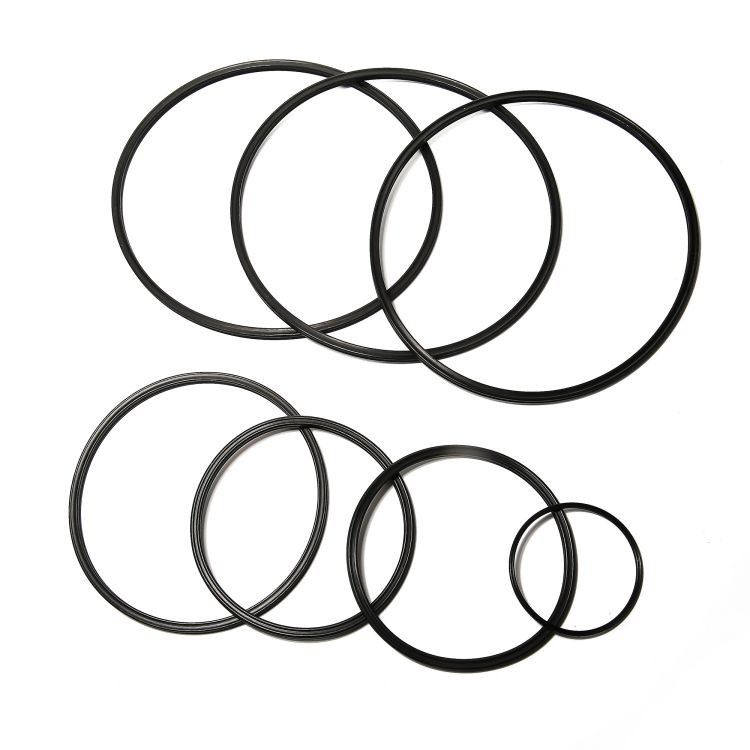

إذا كنت مهتمًا بأنواع أخرى من حلقات الختم المطاطية، فقد ترغب في الاطلاع على موقعناحلقة مطاطية رباعية,يا - حلقة X - حلقة مطاطية، والرصاص المطاطي ذو الحلقة X. توفر هذه المنتجات أيضًا أداء ختم ممتازًا ومناسبة لتطبيقات مختلفة.
خاتمة
يعد قياس حجم الحلقة المطاطية X بدقة أمرًا ضروريًا لضمان ملاءمتها وأدائها المناسب. باتباع الخطوات الموضحة في هذه المدونة واستخدام الأدوات المناسبة، يمكنك قياس القطر الداخلي والقطر الخارجي وقطر المقطع العرضي بدقة. إذا كانت لديك أي أسئلة حول المقاس أو كنت بحاجة إلى مساعدة في اختيار الحلقة المطاطية X المناسبة لتطبيقك، فلا تتردد في الاتصال بنا للشراء ومزيد من المناقشة. نحن ملتزمون بتوفير حلقات X مطاطية عالية الجودة وخدمة عملاء ممتازة.
مراجع
- "دليل تكنولوجيا الختم" بقلم جون بي كاروثرز
- "هندسة وتكنولوجيا المطاط" بقلم موريس مورتون
